在高科技領域，尤其是半導體芯片制造業，超純水扮演著至關重要的角色。作為芯片生產不可或缺的清洗媒介，超純水的品質直接關系到芯片的性能和成品率。因此，超純水設備的設計與應用成為了確保芯片制造質量的關鍵技術之一。本文將深入探討超純水設備如何采用先進工藝為芯片生產制備出高品質的超純水。

　　芯片制造是一個高度精細化的過程，其中任何微小的污染都可能導致芯片性能下降甚至失效。超純水作為清洗劑，其純度要求很高，通常需要達到電阻率高于18.2 MΩ·cm，且?guī)缀醪缓魏稳芙庑噪s質和顆粒物。為了達到如此嚴苛的標準，超純水設備集成了一系列高效凈化技術，確保產水水質超越行業標準。

　　工藝流程概覽

　　預處理階段

　　1. 石英砂過濾：首先通過石英砂過濾器去除原水中的懸浮物、泥沙等大顆粒雜質。

　　2. 活性炭吸附：利用活性炭吸附水中的有機物、氯化物及部分重金屬離子，同時改善水的口感和氣味。

　　3. 軟化處理：加入阻垢劑或使用軟化樹脂減少水中的硬度離子(如鈣、鎂離子)，預防后續設備結垢。

　　4. 精密過濾：通過精密濾膜進一步攔截細小顆粒，為后續處理提供更純凈的水源。

　　核心凈化階段

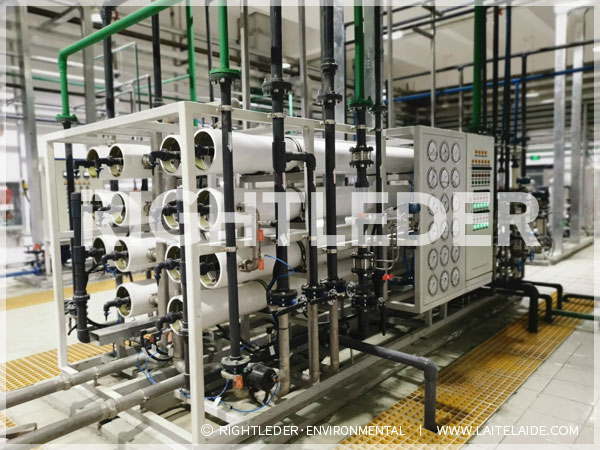

　　1. 反滲透(RO)技術：是核心的凈化步驟之一，通過半透膜施加高壓，有效去除水中的大部分無機鹽、細菌、病毒及有機物，顯著提升水質純度。

　　2. 連續電去離子(EDI)：在不使用化學再生的情況下，通過電流作用連續去除水中剩余的離子，大幅提高水質電阻率，達到超純水級別。

　　3. 拋光混床：結合陰陽離子交換樹脂的混床系統，進一步深度去除殘留離子，確保水質的純凈。

　　后處理與分配

　　• 紫外線殺菌：殺滅可能殘存的微生物，確保水質生物安全性。

　　• 終端過濾：通過0.2μm或更小孔徑的過濾器，攔截所有可能的微粒，確保超純水水質。

　　• 分配系統：采用無菌管道和特殊材質的儲罐，保持水質在傳輸過程中的純凈度，避免二次污染。

　　設備優勢

　　1. 高效節能：采用雙級反滲透、EDI等技術，提高了水的回收率，降低了能耗。

　　2. 水質穩定：自動化控制與在線監測系統確保水質持續穩定，符合芯片生產的嚴格要求。

　　3. 經濟合理：雖然初期投資較大，但長期運行成本較低，且減少了化學藥劑的使用，更加環保。

　　4. 無人值守：超純水設備支持遠程監控和自動報警，實現無人化操作，提高生產效率。

　　隨著半導體技術的不斷進步，對超純水的需求日益增長，超純水設備的技術革新成為推動芯片制造業發展的關鍵因素之一。通過上述復雜而精細的工藝流程，超純水設備不僅確保了芯片生產中清洗用水的高品質，也為提升芯片良品率、降低生產成本和促進環境保護作出了重要貢獻。未來，隨著技術的持續演進，超純水設備將會更加智能化、高效化，為芯片產業的快速發展提供堅實支撐。
